Zabudowa samochodu ciężarowego – platforma z żurawiem (2023)

Projekt zrealizowany we współpracy Kamil Wojakowski Technology oraz A3 Sp. z o.o.

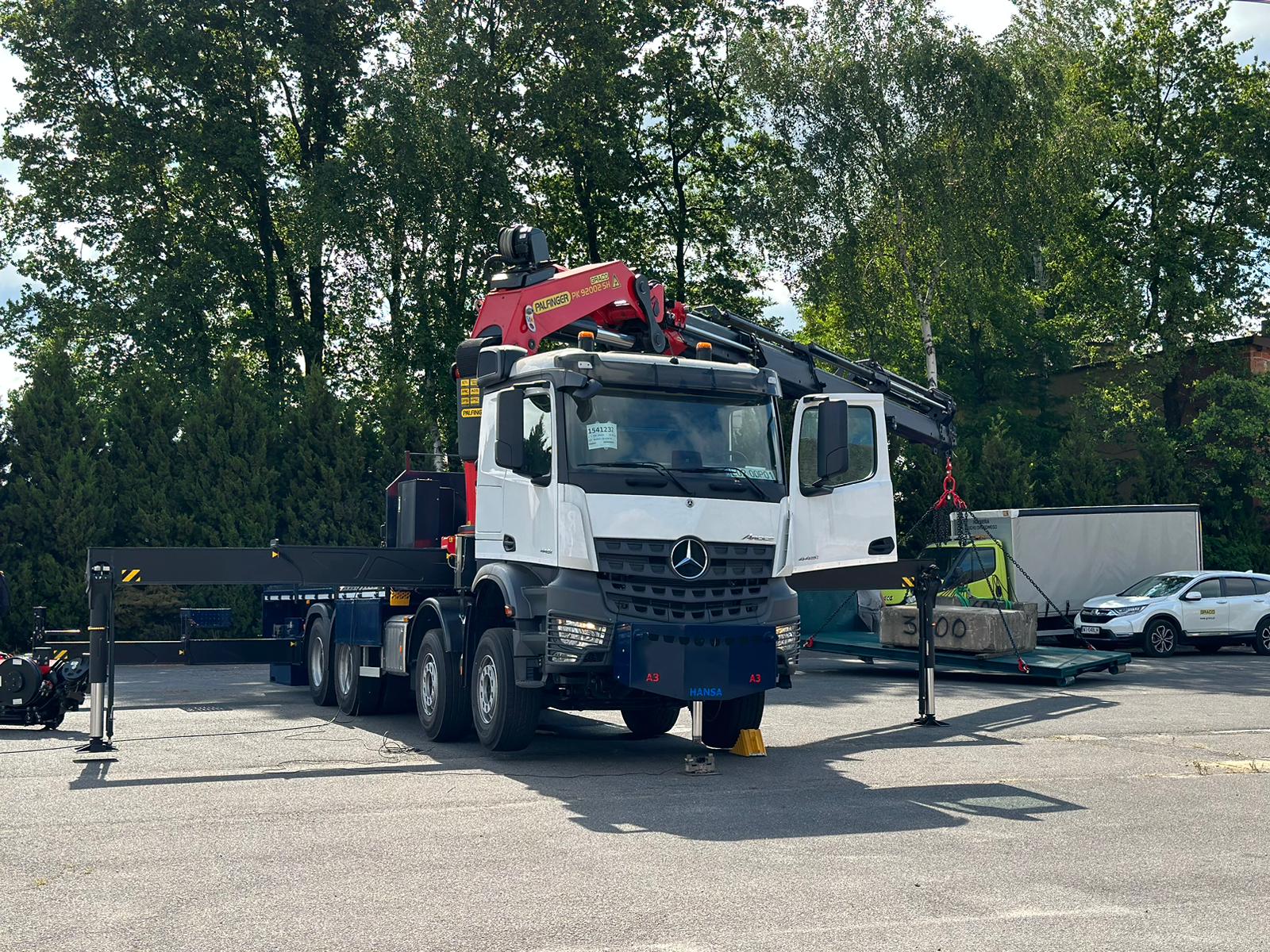

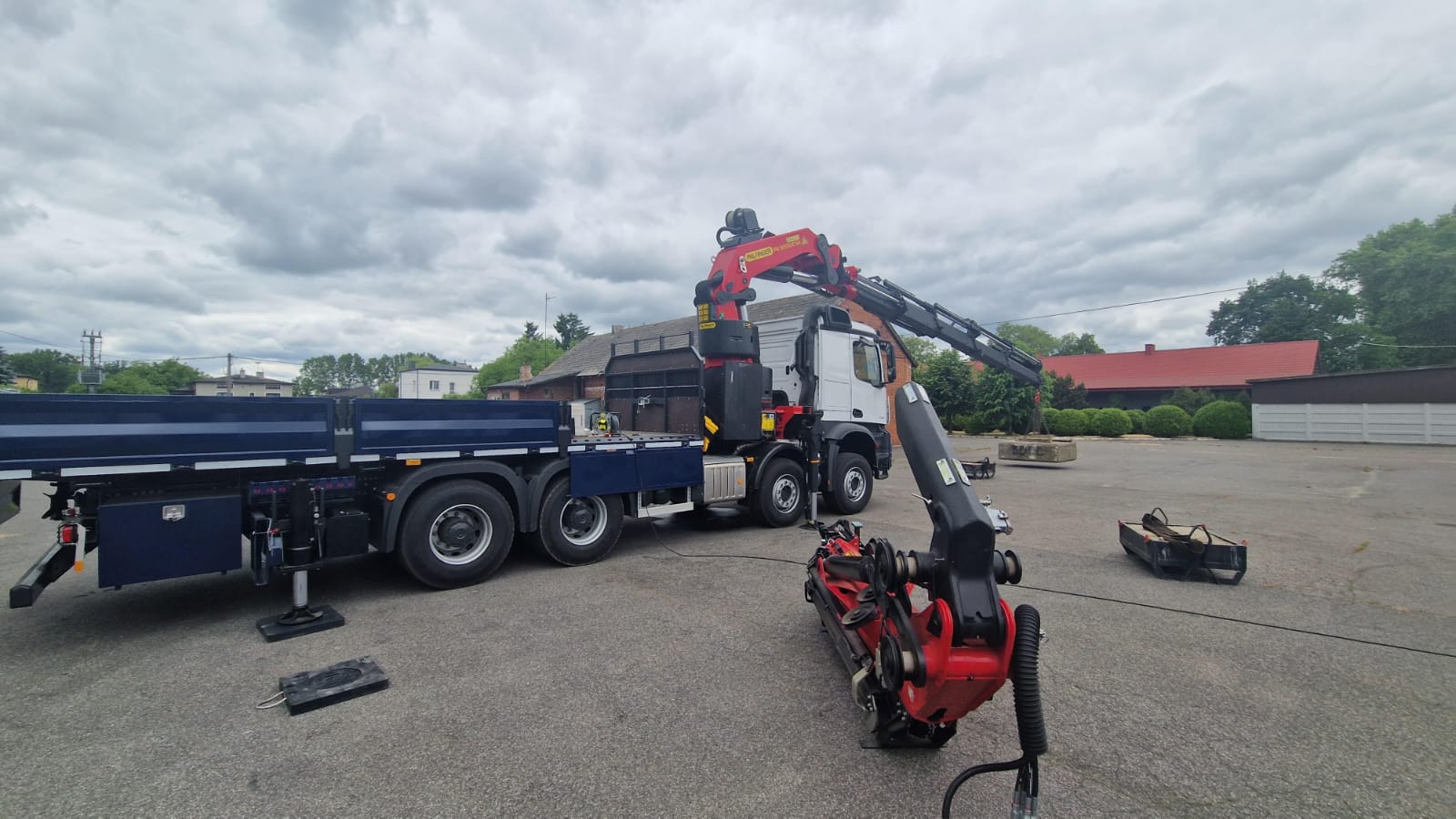

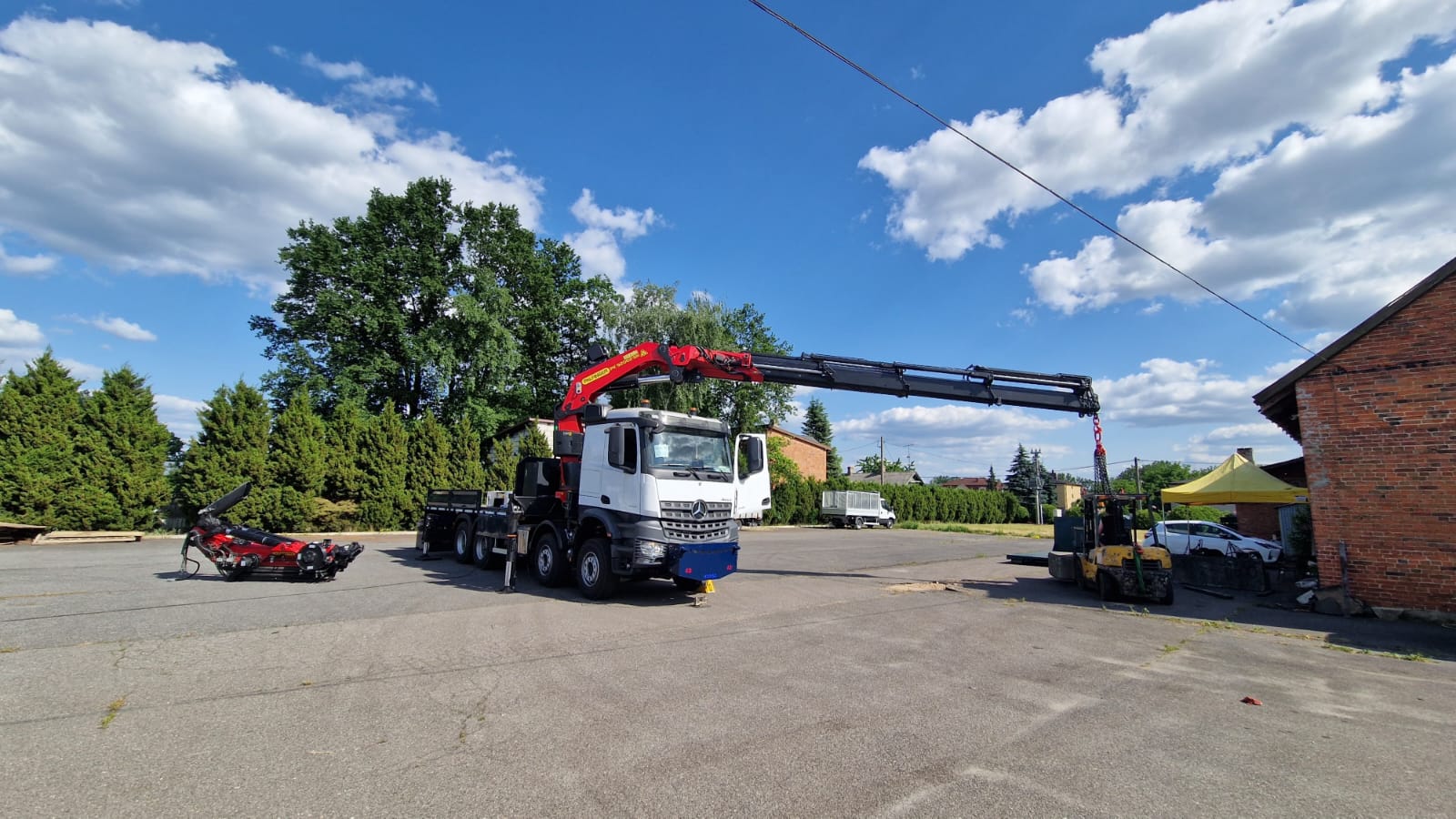

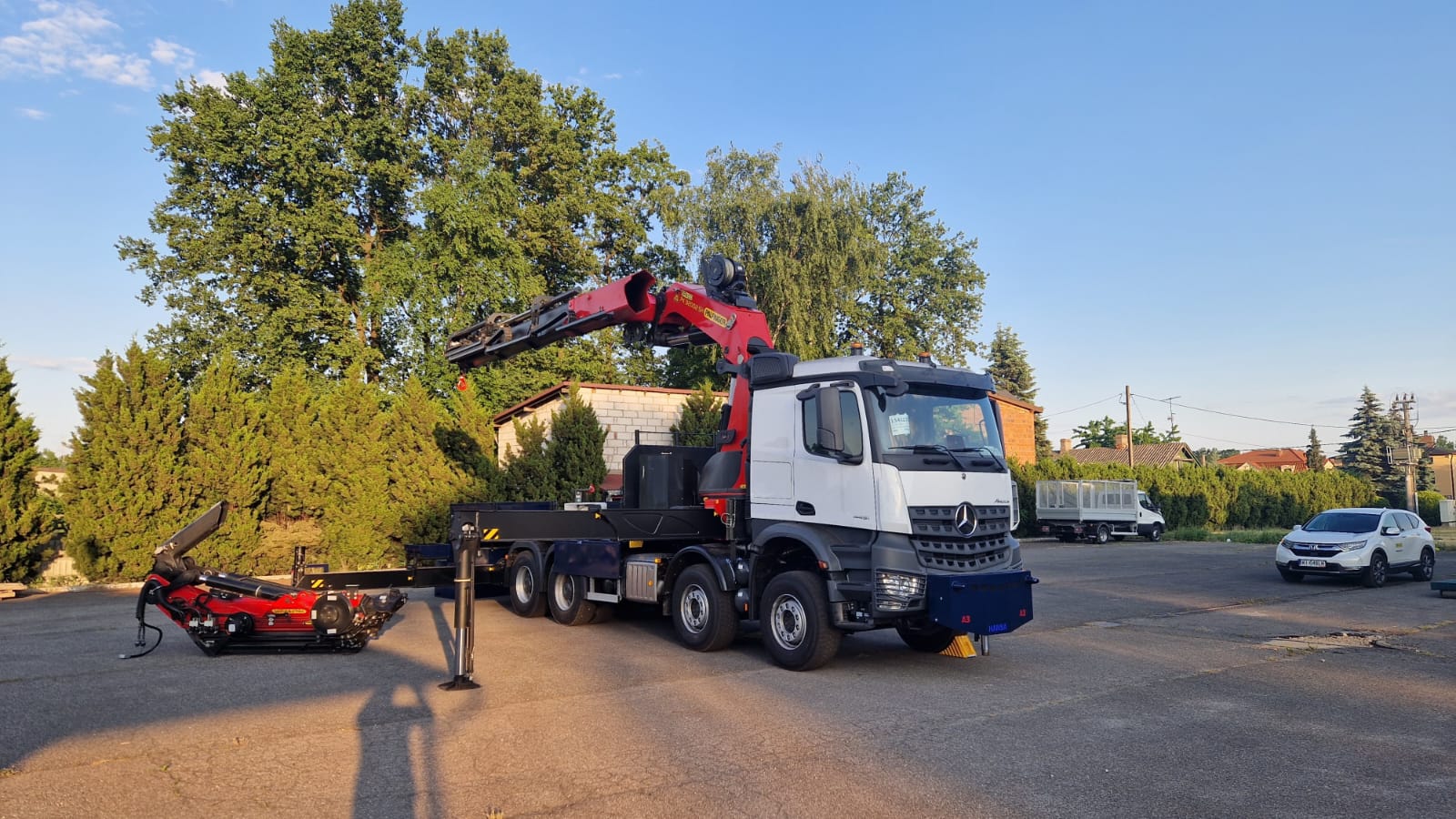

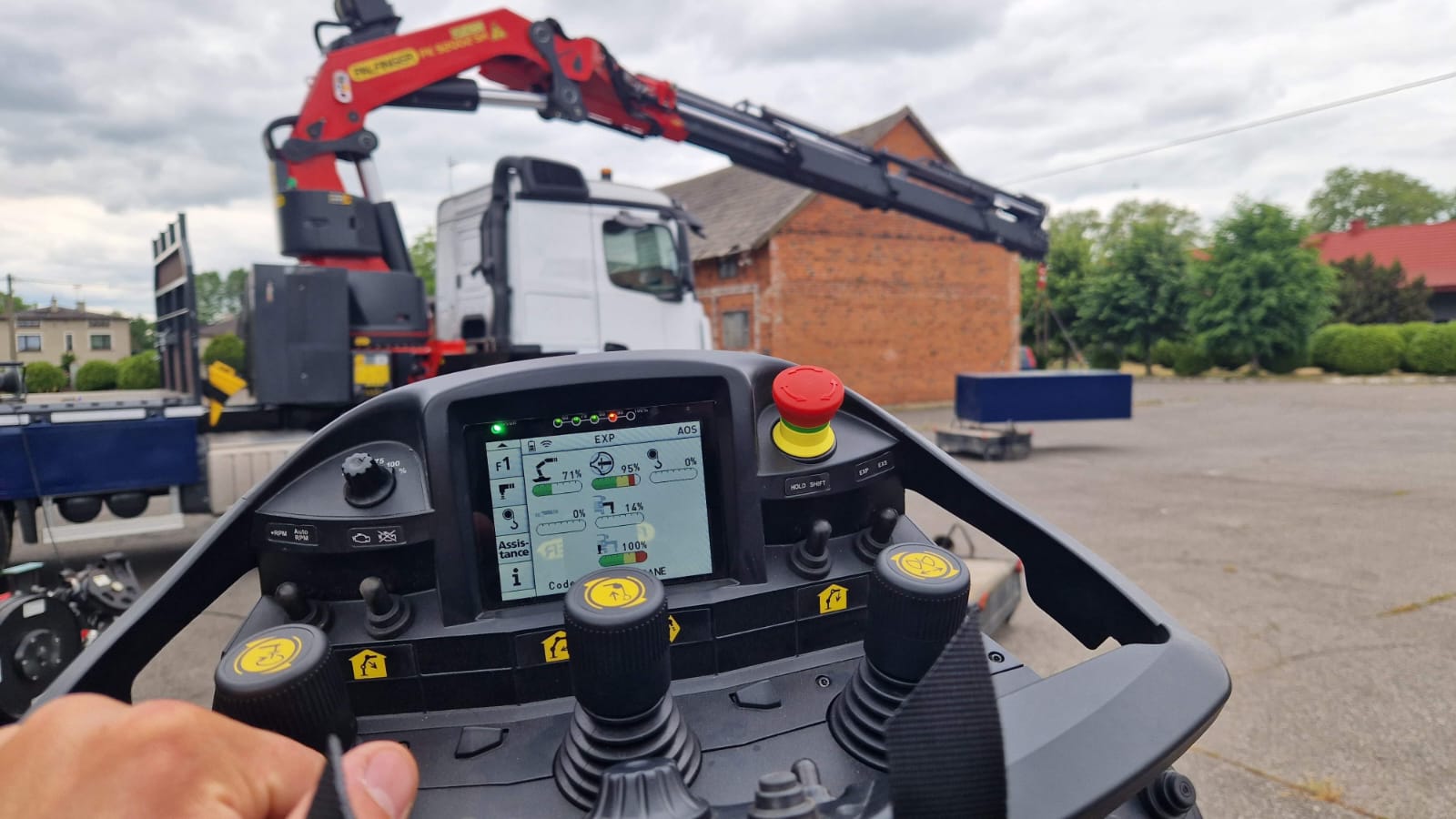

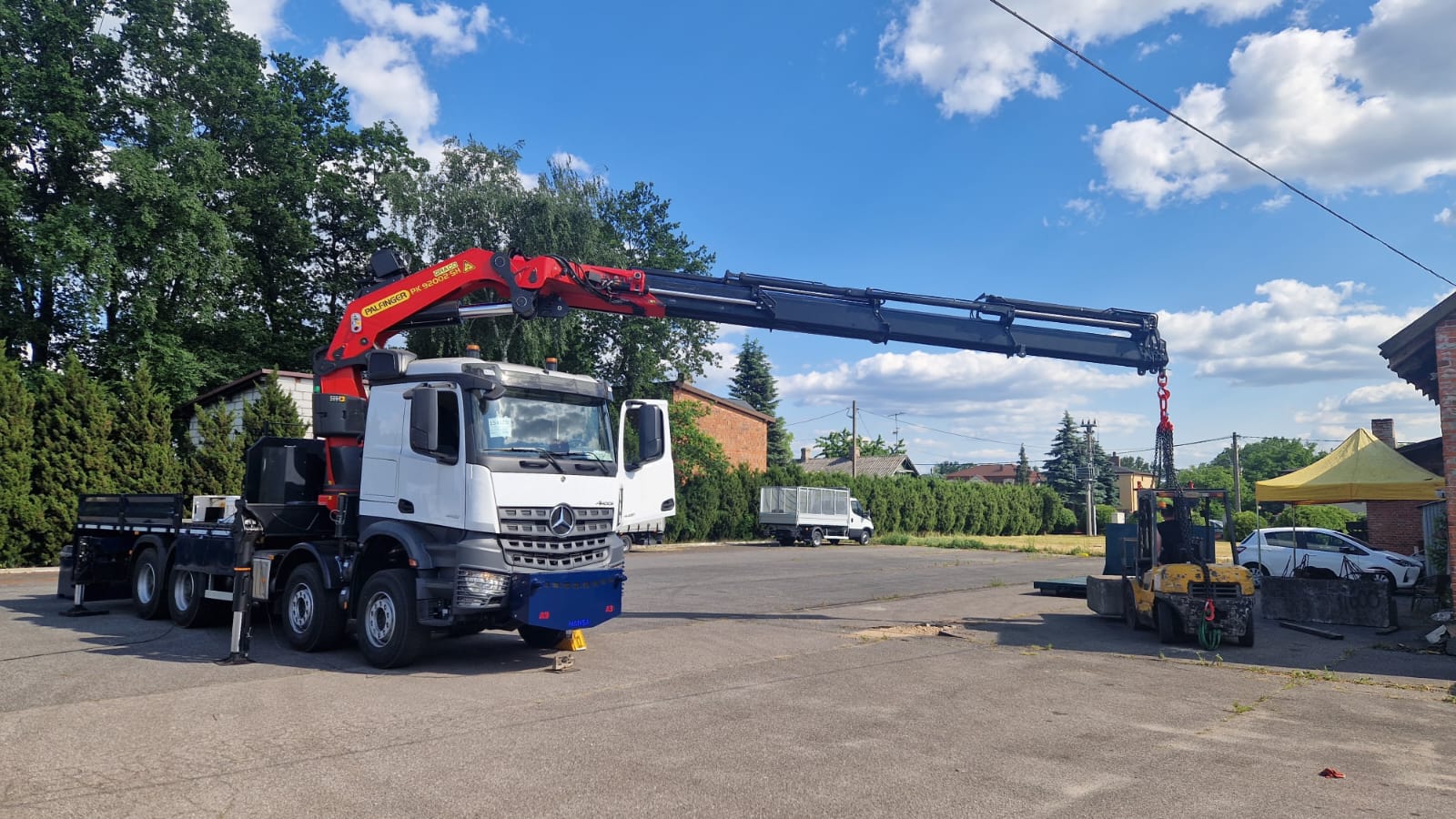

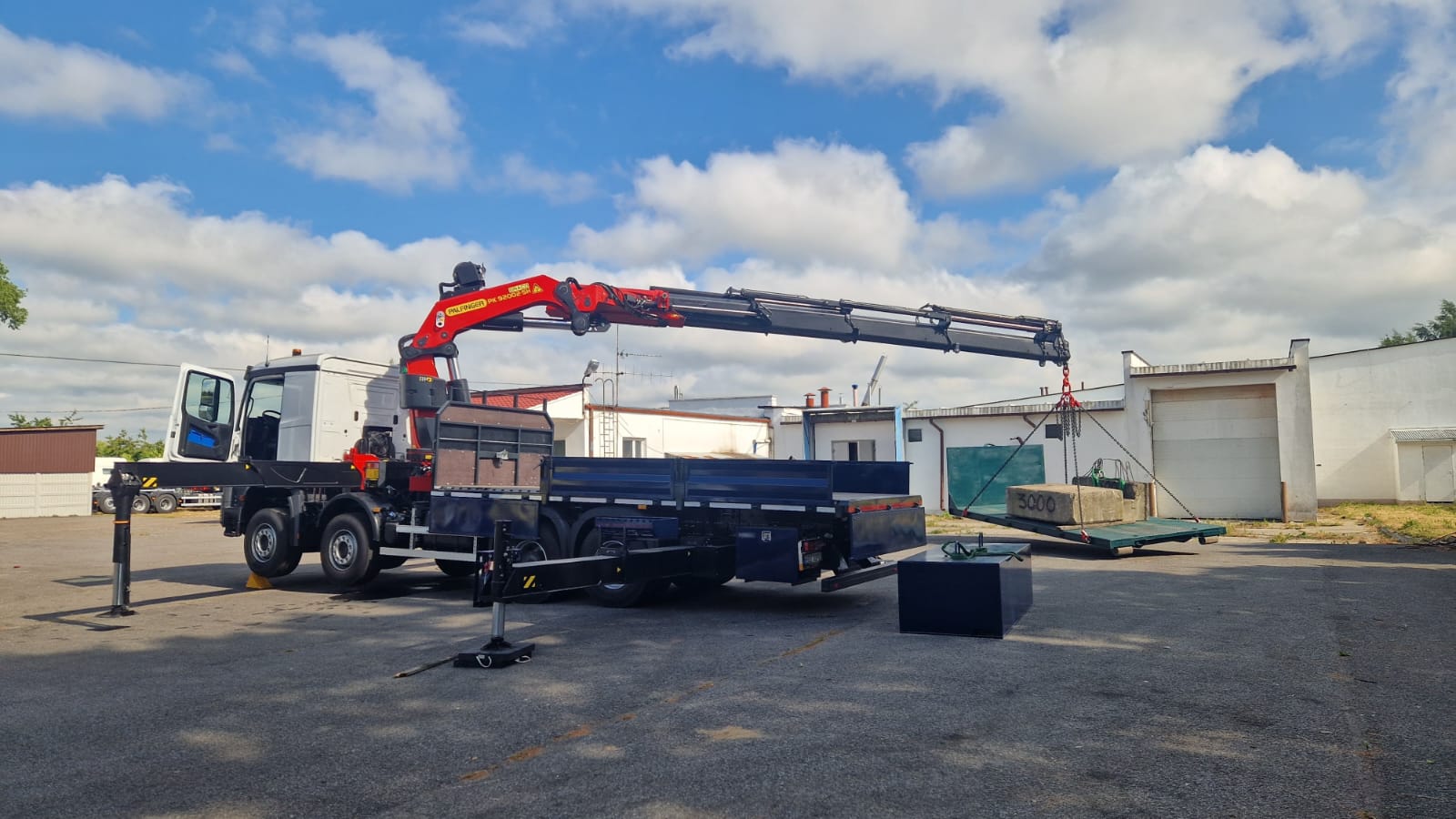

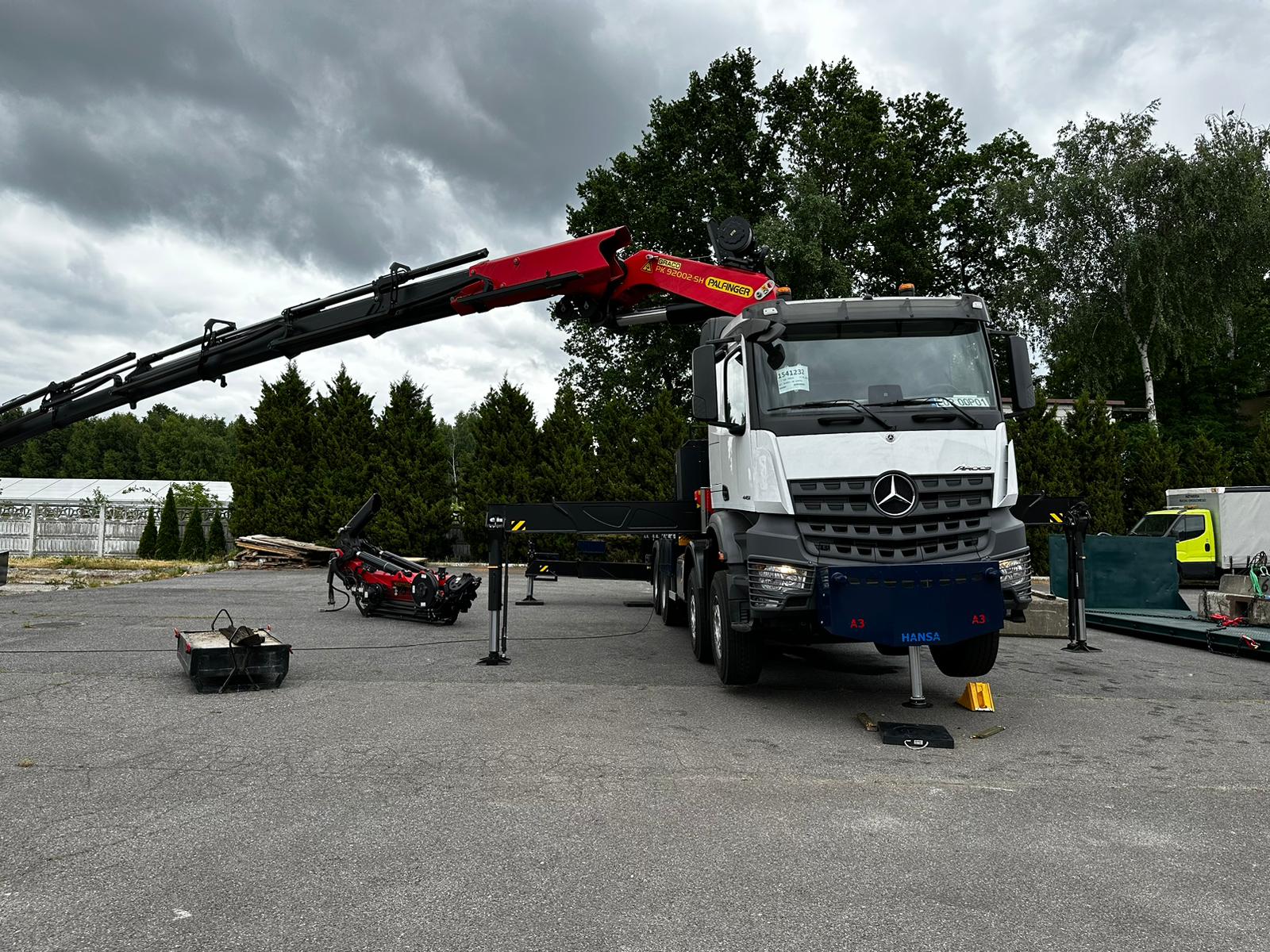

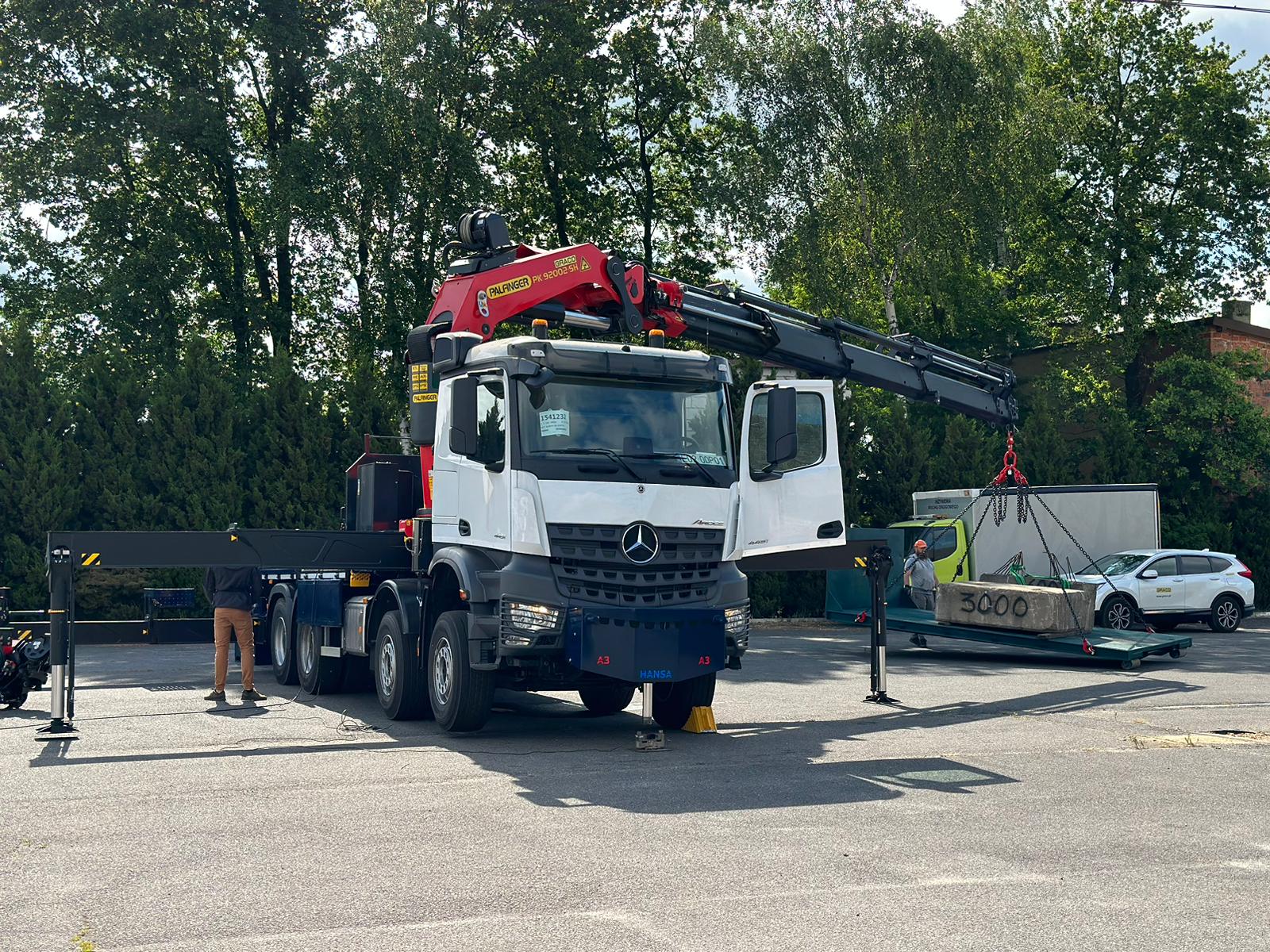

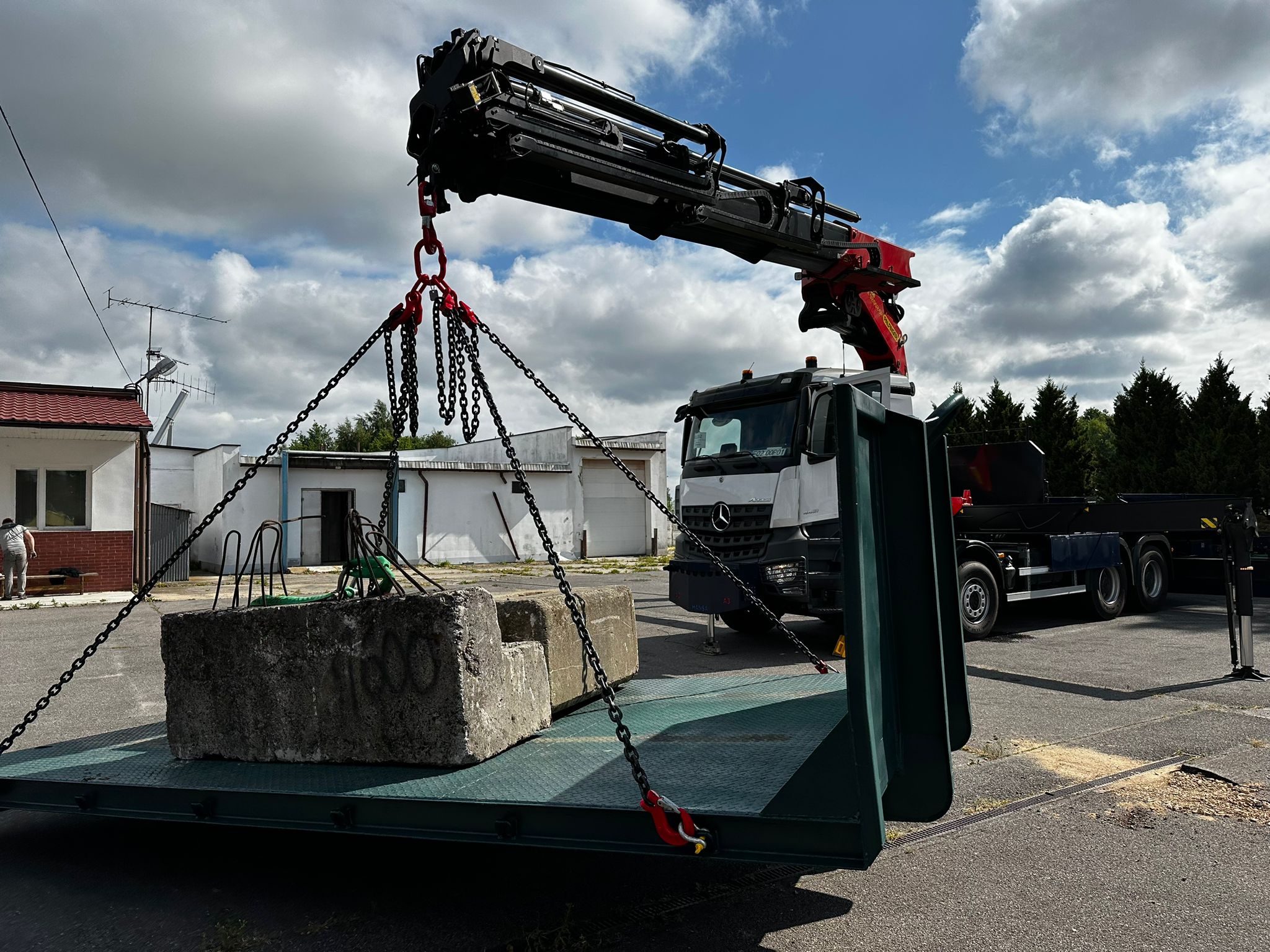

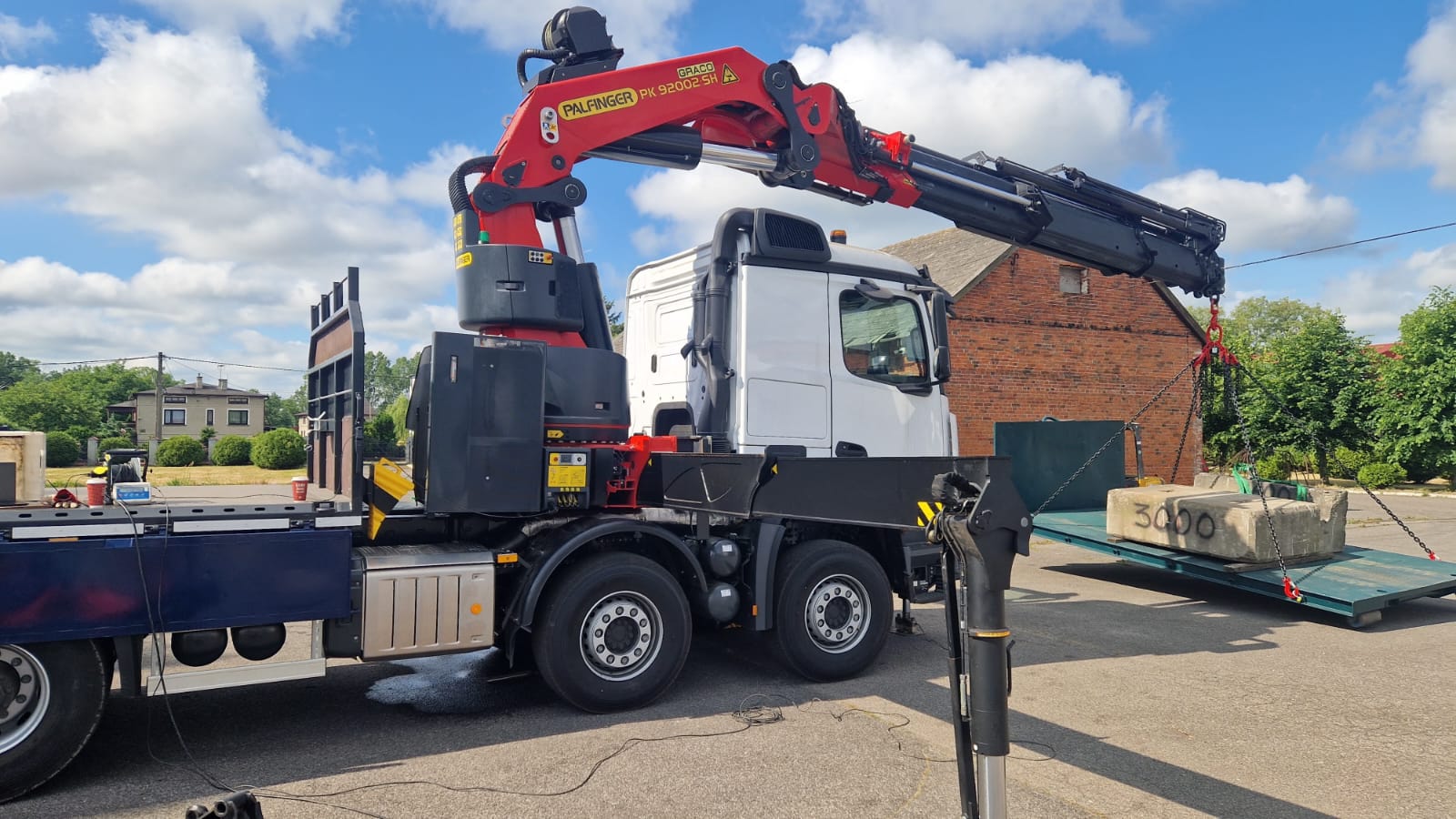

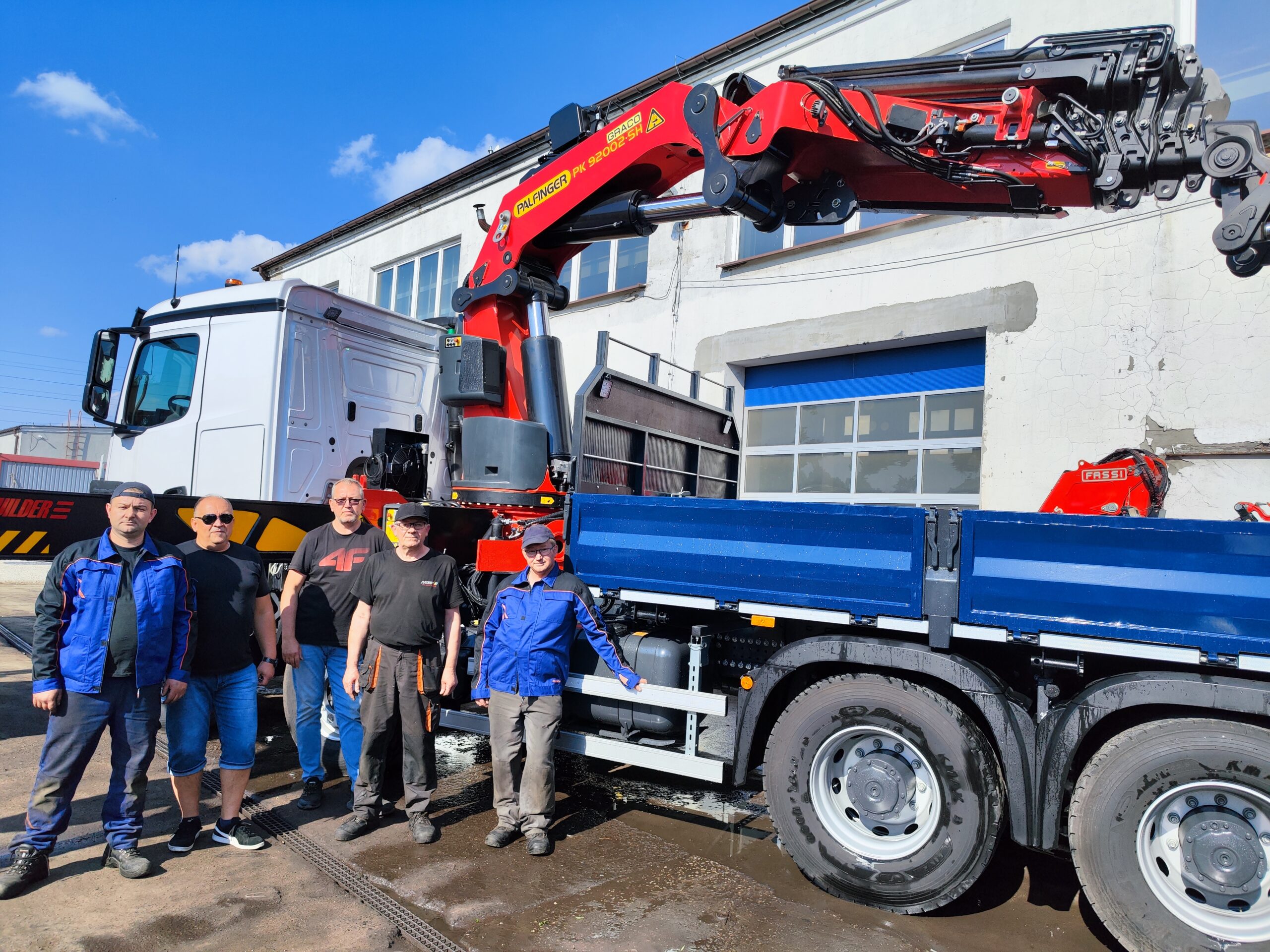

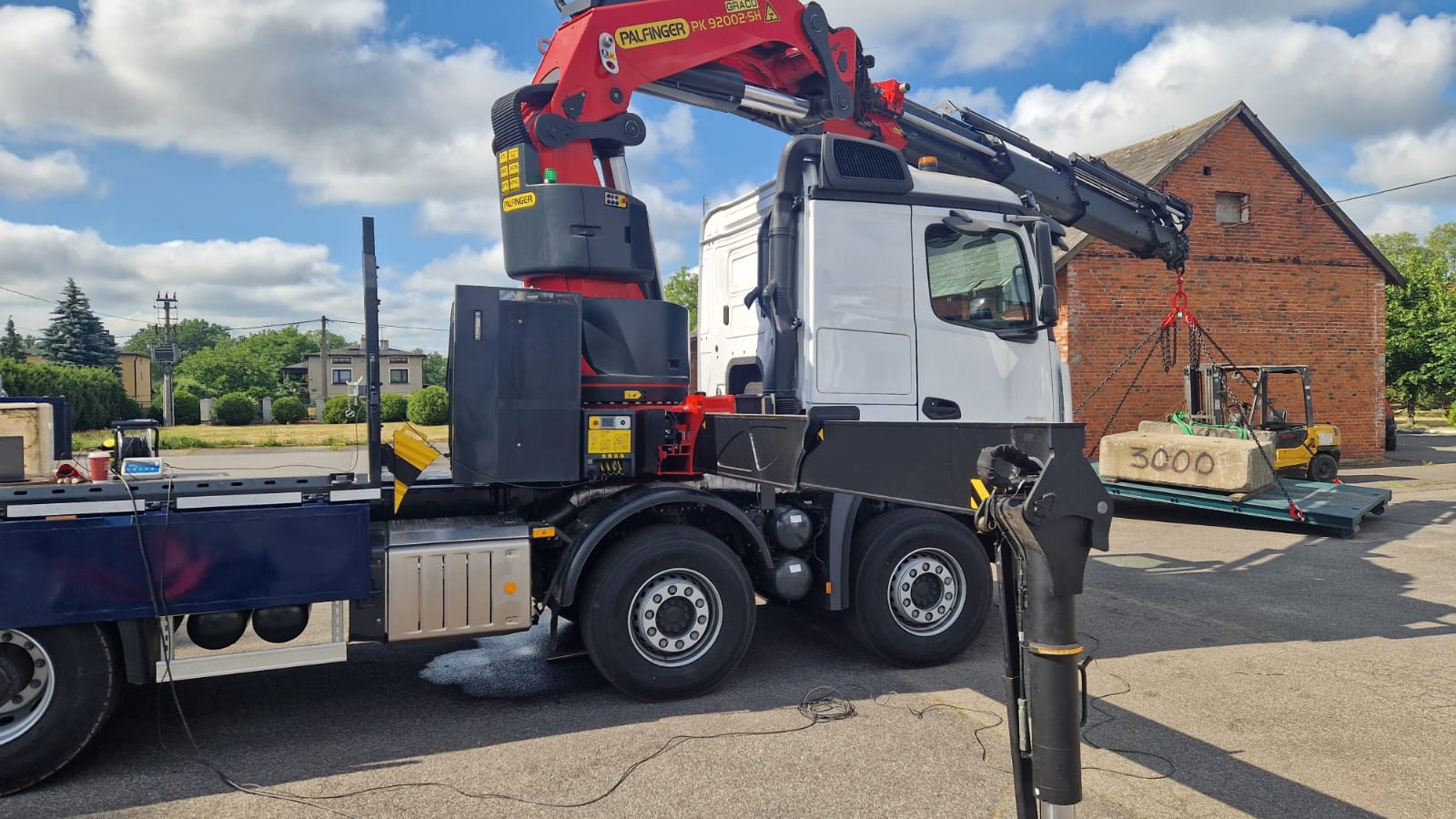

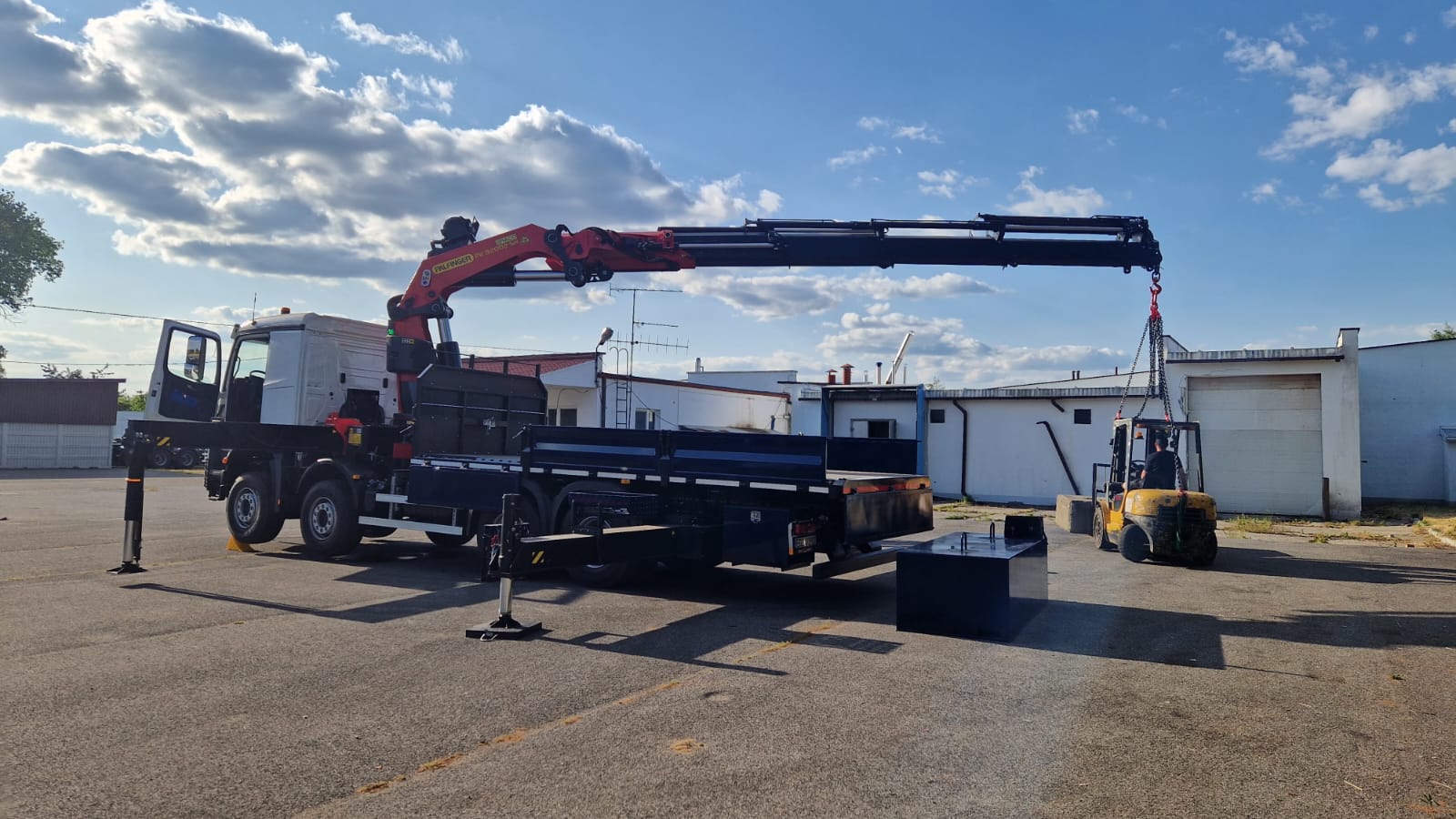

Pojazd bazowy: Mercedes Arocs 4451 w układzie czteroosiowym (1. i 2. oś skrętna, 3. i 4. bliźniacze). Za kabiną zamontowano żuraw Palfinger PK92002SH z Fly Jib, o udźwigu 85,5 tm i maksymalnym zasięgu 34 m. Żuraw wyposażono w konsolę zdalnego sterowania.

Rama pośrednia: konstrukcja skrzynkowa ze stali wysokowytrzymałej Strenx 700, zaprojektowana dla maksymalnej sztywności skrętnej. W przedniej części przewidziano komorę nad skrzynią biegów oraz wzmocnione przepusty dla przewodów hydraulicznych. Blachy „policzkowe” łączące ramę pośrednią z ramą pojazdu wykonano w całości na długości, w formie dwuczęściowej, z przykręcanym kątownikiem obejmującym dolną część ramy.

Podpory:

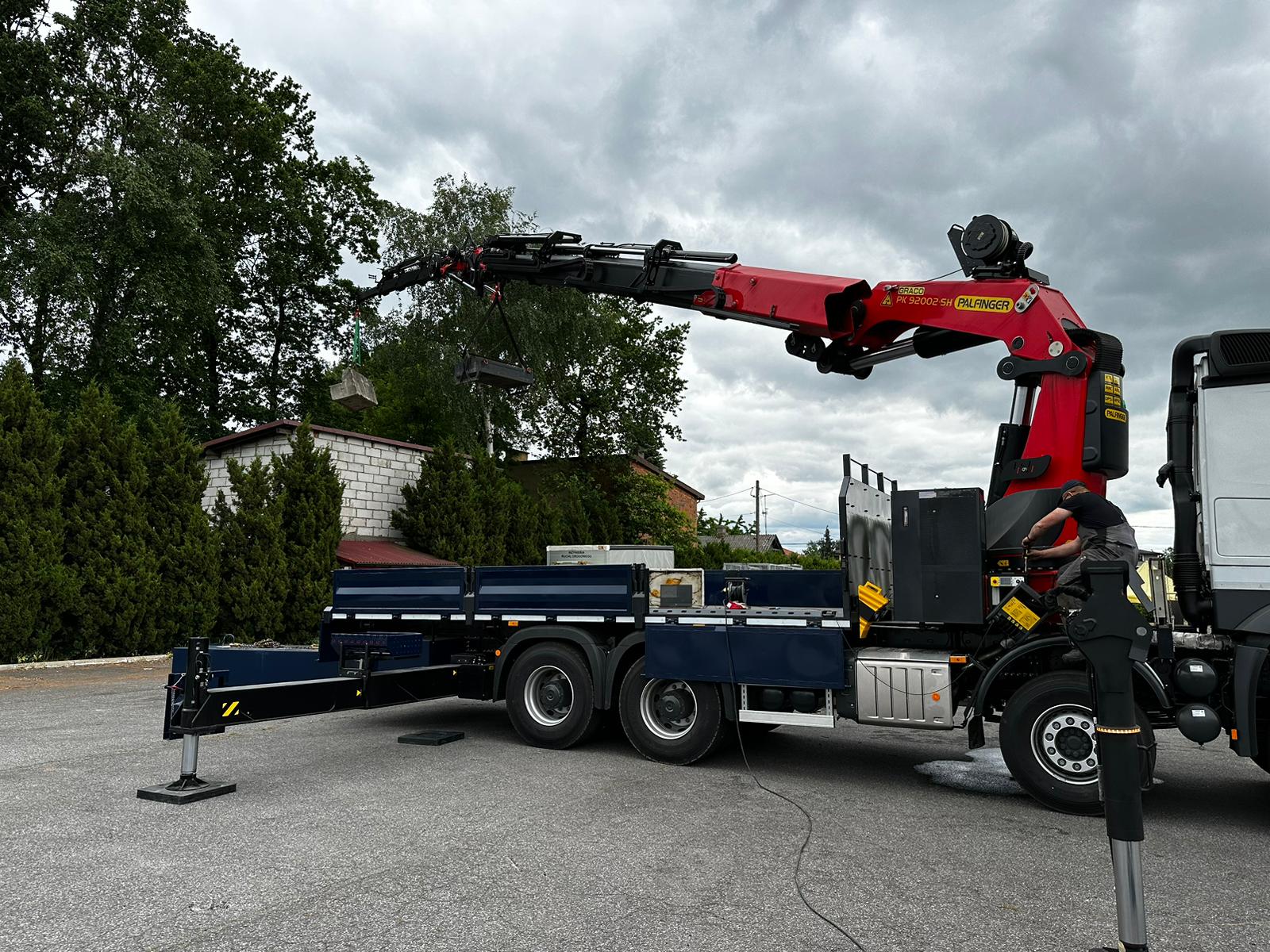

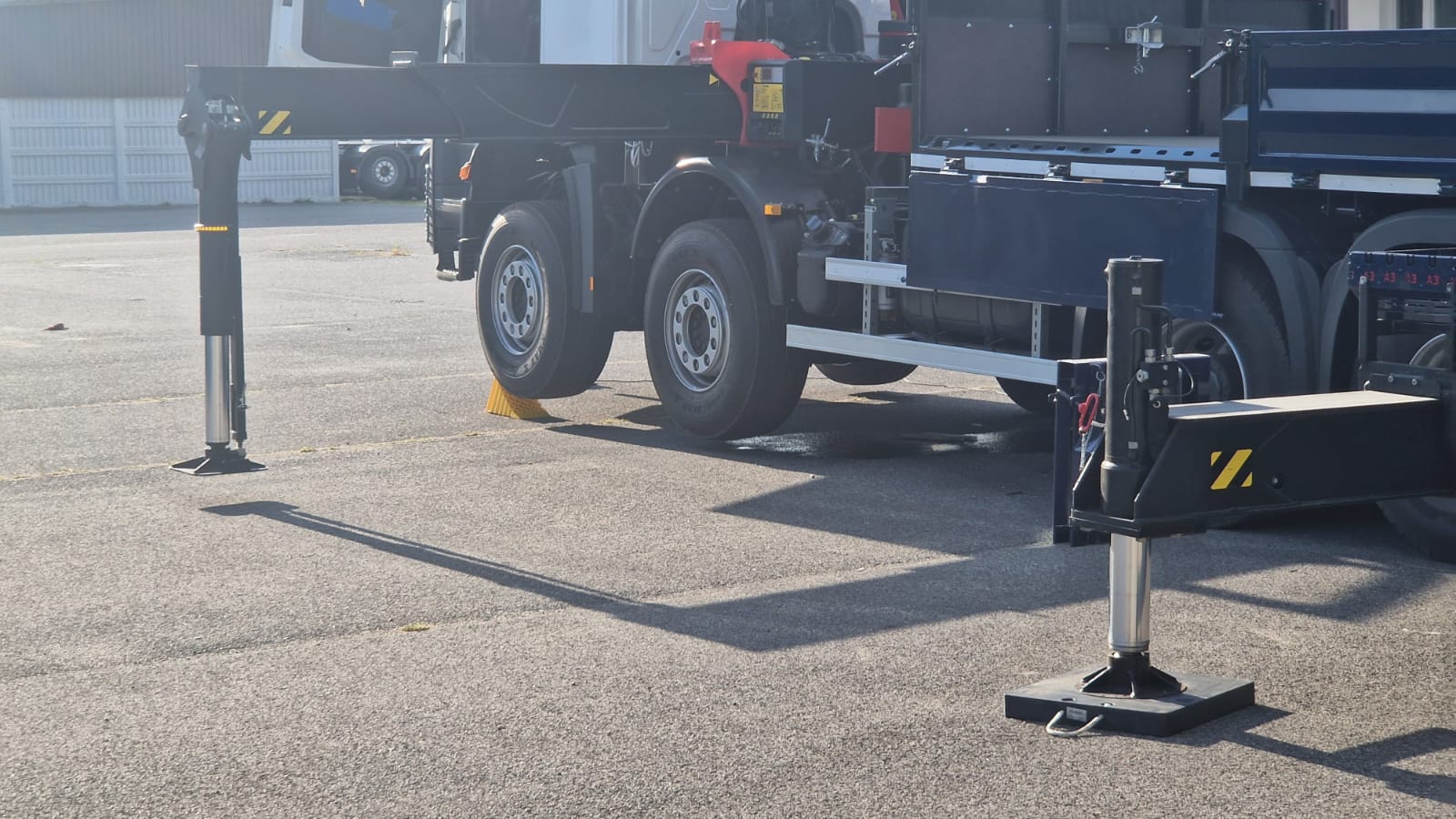

• Za ostatnią osią zamontowano masywne nogi podporowe z mocowaniami na podkłady, wysuwanymi równocześnie z podporami.
• W połowie długości zastosowano dodatkowe, wysuwane skrzynki na łańcuchy i ciężki ekwipunek, dostosowane do wymagań klienta.

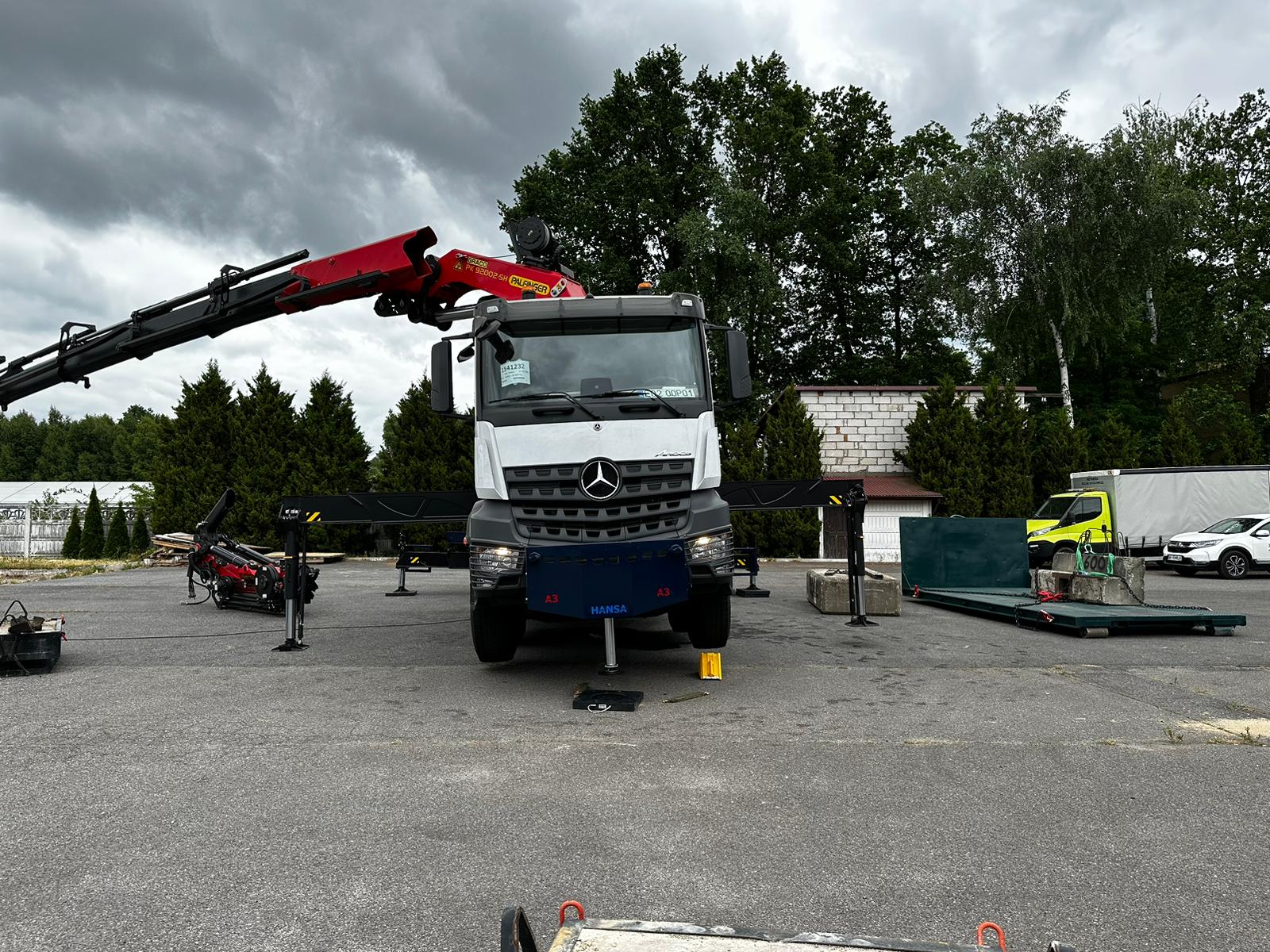

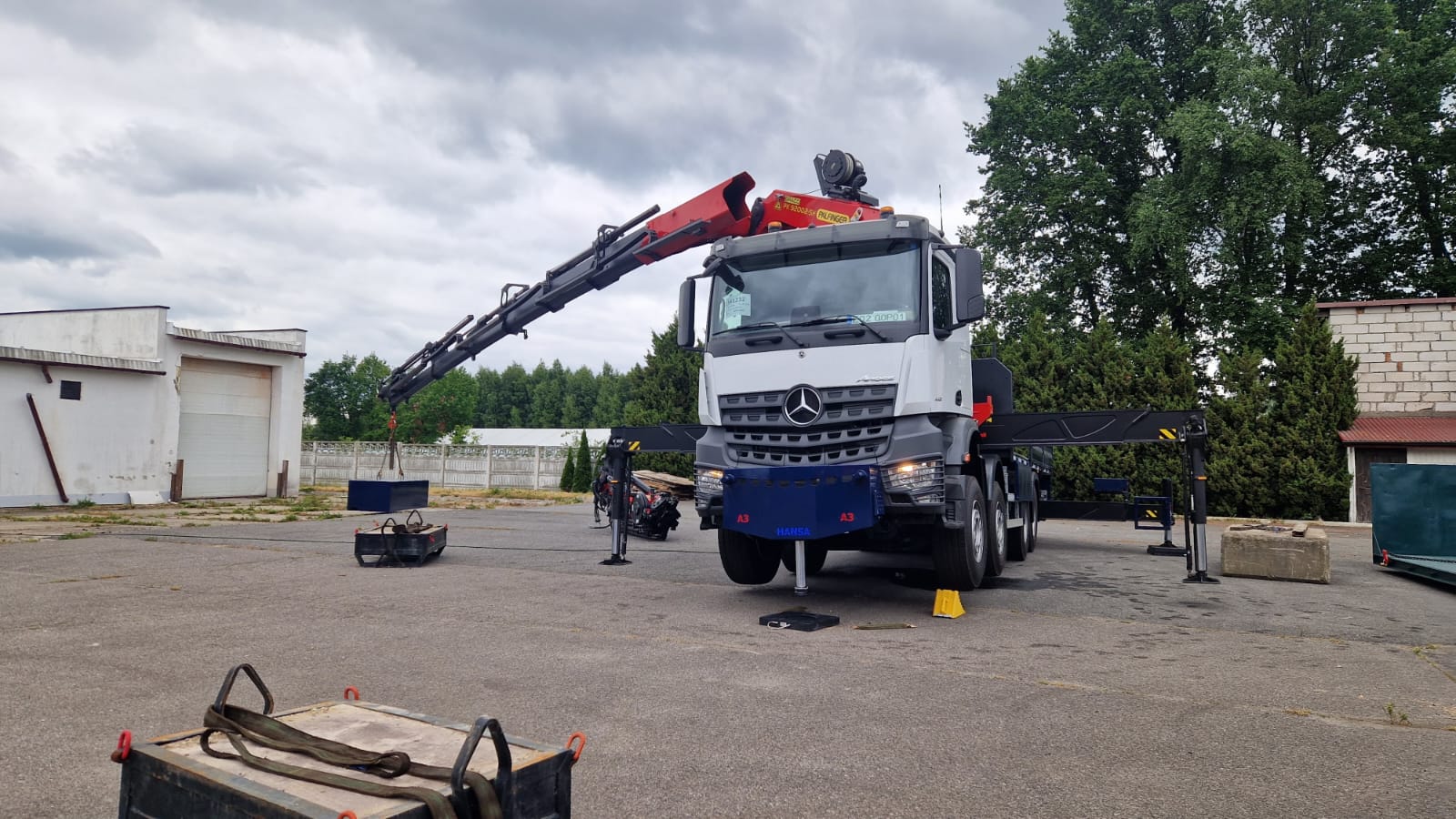

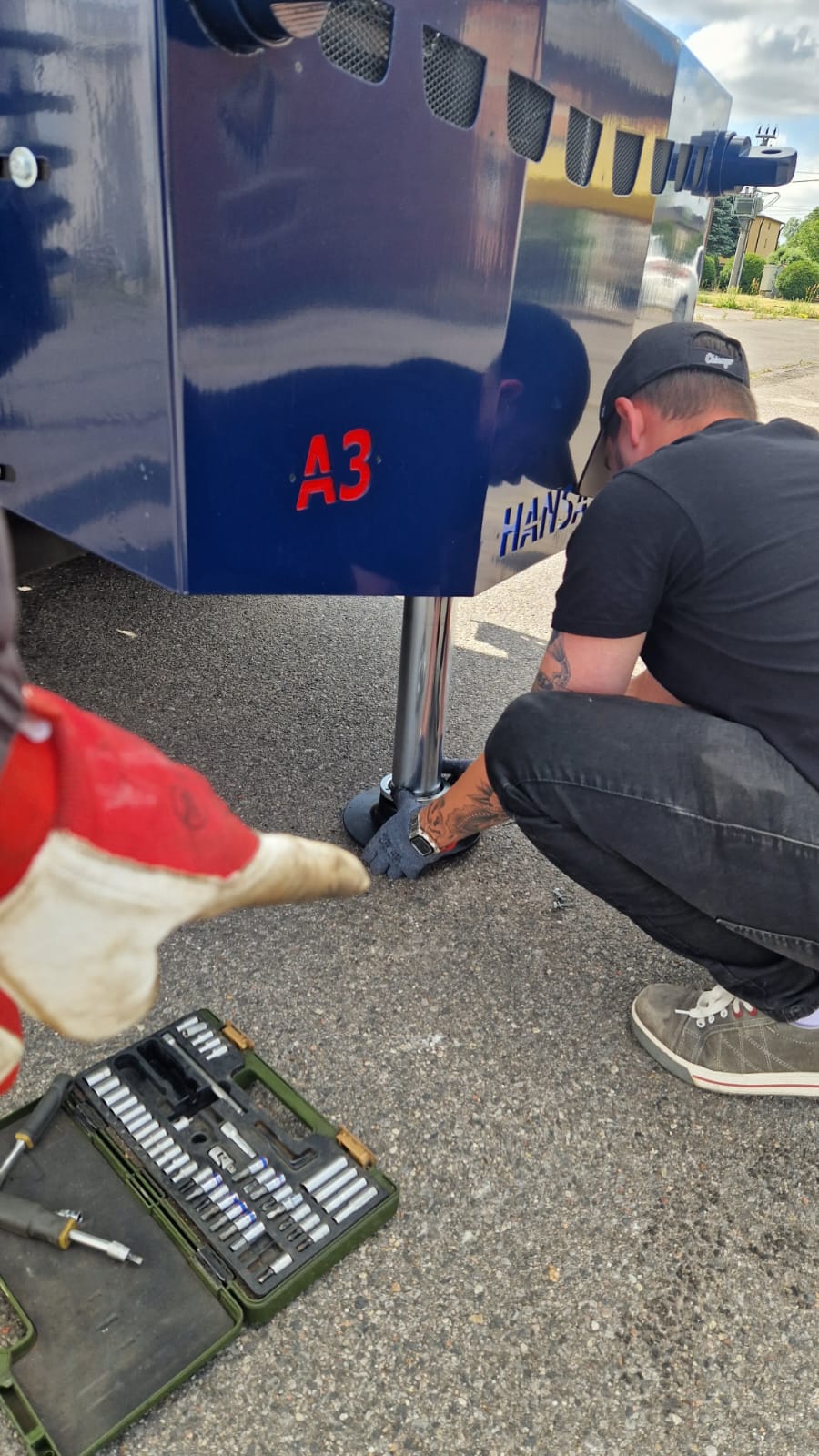

• Przed kabiną zamontowano dodatkową nogę podporową z autorskim mocowaniem i obudową, wzmocnioną przez dodatkowe elementy ramy pod kabiną.

Platforma: przykręcana do ramy pośredniej, demontowalna, o wymiarach 6,2 × 2,55 m. Pokład ze sklejki wodoodpornej, gęsto podparty poprzeczkami, dostosowany do dużych nacisków punktowych. Platforma umożliwia przewóz kontenerów morskich ISO 20”, wyposażono ją w zamki kontenerowe typu twistlock.

Burty i słupki: stalowe, wysokości 500 mm, w konstrukcji autorskiej, masywne i trójdzielne, z ogranicznikiem otwarcia do 90°, możliwym do demontażu.

Wyposażenie dodatkowe:

• Obrzeża pokładu z punktami mocowania typu multilock i napinaczami pasów transportowych.

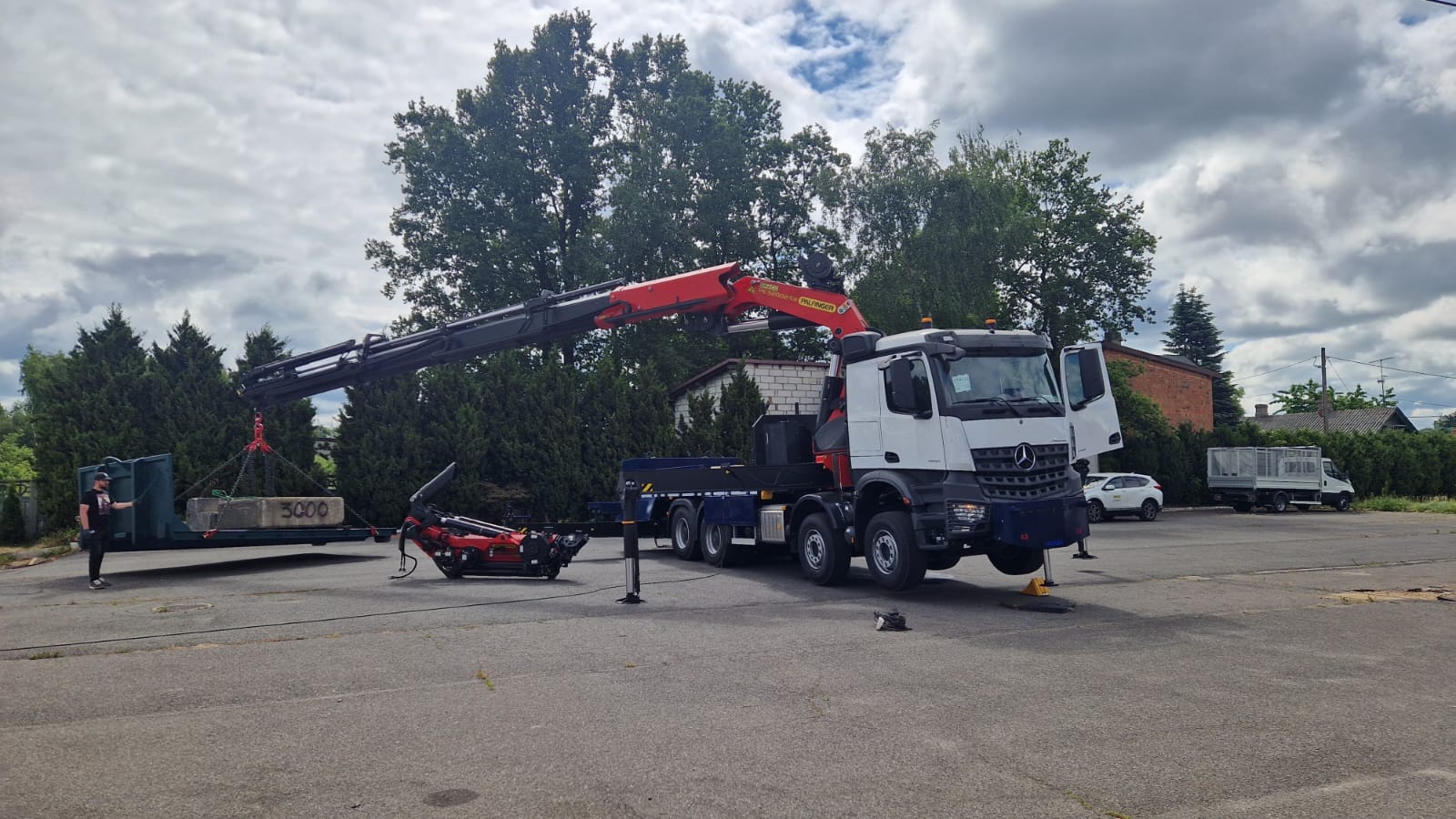

• Przeciwwaga 4300 kg, zdejmowana żurawiem, z czujnikiem obecności.
• Wzmocniona stalowa ściana przednia z uchwytami na łańcuchy, sprzęgiem do przewozu przyczep na pokładzie oraz zintegrowanym oświetleniem.
• Sprzęg tylny do przyczep.
• Skrzynie narzędziowe z szufladami na łożyskach liniowych, umożliwiające łatwy dostęp do zawartości.
